V型滤池是一种粗滤料滤池的一种形式

发布时间：2021-06-10 浏览 187次

V型滤池是一种粗滤料滤池的一种形式

V型滤池是一种粗滤料滤池的一种形式，其主要特点是：（1）可采用较粗滤料较厚滤层以增加过滤周期。（2）气、水反冲再加始终存在的横向表面扫洗，冲洗水量大大减少。因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）。
待滤水由进水总渠经进水阀和方孔后，溢过堰口再经侧孔进入被待滤水淹没的V型槽，分别经槽底均匀的配水孔和V型槽堰进入滤池，被均质滤料滤层过滤的滤后水经长柄滤头流入底部空间，由方孔汇入气水分配管渠，在经管廊中的水封井、出水堰、清水渠流入清水池。
反冲洗过程
关闭进水阀，但有一部分进水仍从两侧常开的方孔流入滤池，由V型槽一侧流向排水渠一侧，形成表面扫洗。而后开启排水阀将池面水从排水槽中排出直至滤池水面与V型槽顶相平，反冲洗过程常采用“气冲→气水同时反冲→水冲”三步。

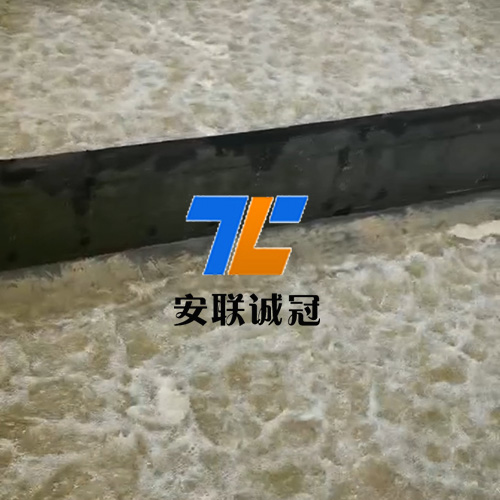

气冲：打开进气阀，开启供气设备，空气经气水分配渠的上部小孔均匀进入滤池底部，由长柄滤头喷出，将滤料表面杂质擦洗下来并悬浮于水中，被表面扫洗水冲入排水槽。

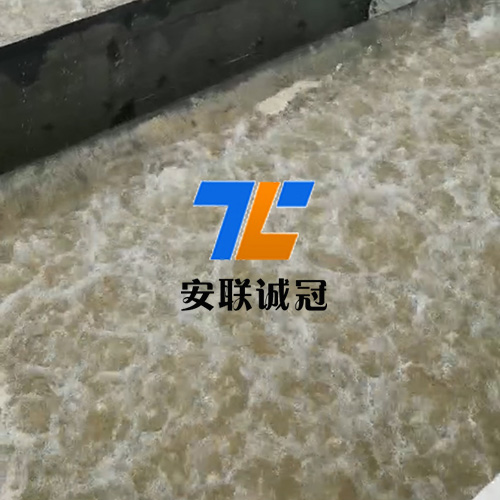

气水同时反冲洗：在气冲的同时启动冲洗水泵，打开冲洗水阀，反冲洗水也进入气水分配渠，气、水分别经小孔和方孔流入滤池底部配水区，经长柄滤头均匀进入滤池，滤料得到进一步冲洗，表扫仍继续进行。
停止气冲，单独水冲表扫仍继续，后将水中杂质全部冲入排水槽。

V型滤池的特点及设计参数；
滤速可达7～20m/h，一般为12.5～15.0m/h。
采用单层加厚均粒滤料，粒径一般为0.95～1.35mm，允许扩大到0.7～2.0mm，不均匀系数1.2～1.6或1.8之间。
对于滤速在7～20m/h之间的滤池，其滤层高度在0.8～1.5m之间选用，对于更高的滤速还可相应增加。
底部采用带长柄滤头底板的排水系统，不设砾石承托层。滤头采用网状布置，约40-50个/m2。
反冲洗一般采用气冲、气水同时反冲和水冲三个过程，反冲洗效果好，大大节省反冲洗水量和电耗，气冲强度为50～60m/（h.m）（13～16L/s.m），清水冲洗强度为13～15m/（h.m）（3.6～4.1L/s.m），表面扫洗用原水，一般为5～8m/（h.m）（1.4～2.2L/s.m）。
整个滤料层在深度方向的粒径分布基本均匀。在反冲洗过程中滤料层不膨胀，不发生水力分级现象，保证深层截污，滤层含污能力高。
滤层以上的水深一般大于1.2m，反冲洗时水位下降到排水槽顶，水深0.5m。
